Os sistemas solares térmicos são sistemas de aquecimento de águas sanitárias com recurso a energia solar. Essa energia pode ser utilizada para o aquecimento de águas sanitárias, aquecimento de piscinas e servir de apoio aos sistemas de aquecimento central.
Pressupõe a existência de 2 circuitos independentes:
Circuito primário - constituído pelas tubagens dos coletores solares e permutador do termoacumulador onde circula o fluído solar (mistura de água com fluído solar);
Circuito secundário - diz respeito á água de consumo, constituído pela tubagem desde a rede de fornecimento de água, passando pelo termoacumulador, até cada ponto de extração de água quente sanitária.

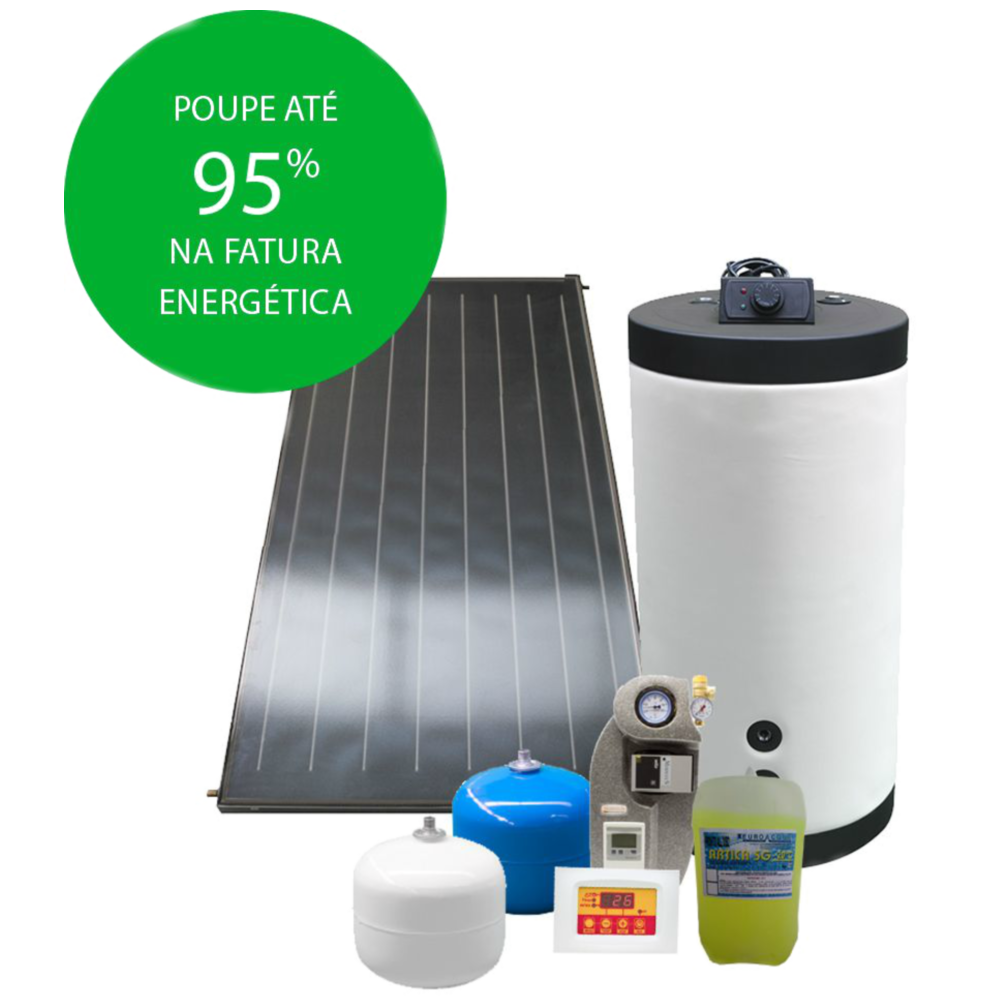

| COMPONENTES |
1 PERM |
2 PERM |
| 1. TERMOACUMULADORES AQS PARA ACUMULAÇÃO |
| Termoacumulador AISI444 MOD: TA 200 1PRL (1 permutador) |
1 |
|
| Termoacumulador AISI444 MOD: TA 200 2PRL (2 permutadores) |
|
1 |
| 2. VASOS DE EXPANSÃO E SUPORTES PARA VASO DE EXPANSÃO |
| Vaso de expansão AQS de 18L |
1 |
1 |
| Vaso de expansão SOLAR de 12L |
1 |
1 |
| Suporte parede p/vaso expansão |
2 |
2 |
| Válvula engate rápido p/vasos de expansão |
2 |
2 |
| 3. COLECTORES SOLARES |
| Colector/painel solar AQR2.0 (área bruta 2,01m²) |
1 |
1 |
| 4. ESTRUTURAS EM ALUMÍNIO P/SUPORTE COLECTOR |
| Estrutura alumínio p/cobertura plana fixação placa |
1 |
1 |
| 5. GRUPOS CIRCULAÇÃO SOLAR E CENTRALINAS DE COMANDO |
| Grupo SOLAR "MODVLVS" (S1 SOLAR1) 1 via Wilo YONOS 15/6 c/centralina integrada "MODVSOL S" |
1 |
1 |
| 6. ACESSÓRIOS P/CIRCUITO PRIMÁRIO (CIRCUITO SOLAR) |
| Válvula corte + purgador de ar automático 1/2" tmáx: 180°C |
1 |
1 |
| Cruzeta p/colector 3/4"m x 3/4"m x 1/2"F x 1/2"f |
1 |
1 |
| Porta sondas p/sonda colector 1/2" x 164mm |
1 |
1 |
| Bicone joelho latão c/anel 18mm x 3/4"F |
1 |
1 |
| Bicone união latão c/anel 18mm x 3/4"F |
1 |
1 |
| Bicone tampão latão c/anel 18mm |
2 |
2 |
| 7. ACESSÓRIOS P/CIRCUITO SECUNDÁRIO (CIRCUITO AQS CONSUMO) |
| Válvula segurança por pressão ou similar pressão 6bar; conexão 3/4"F x 3/4"F |
1 |
1 |
| Válvula de retenção "MT" p/entrada AFS do acumulador |
1 |
1 |
| Válvula mistura termostática "MODVLVS" (ou similar) DN15; KVS 1,8; pn10; 3/4"F x 3/4"F x 3/4"F |
1
|
1
|
| 8. FLUÍDO SOLAR |
| Bidão 5kg fluído solar DICOL20 anticongelante -8°C |
1 |
1 |
