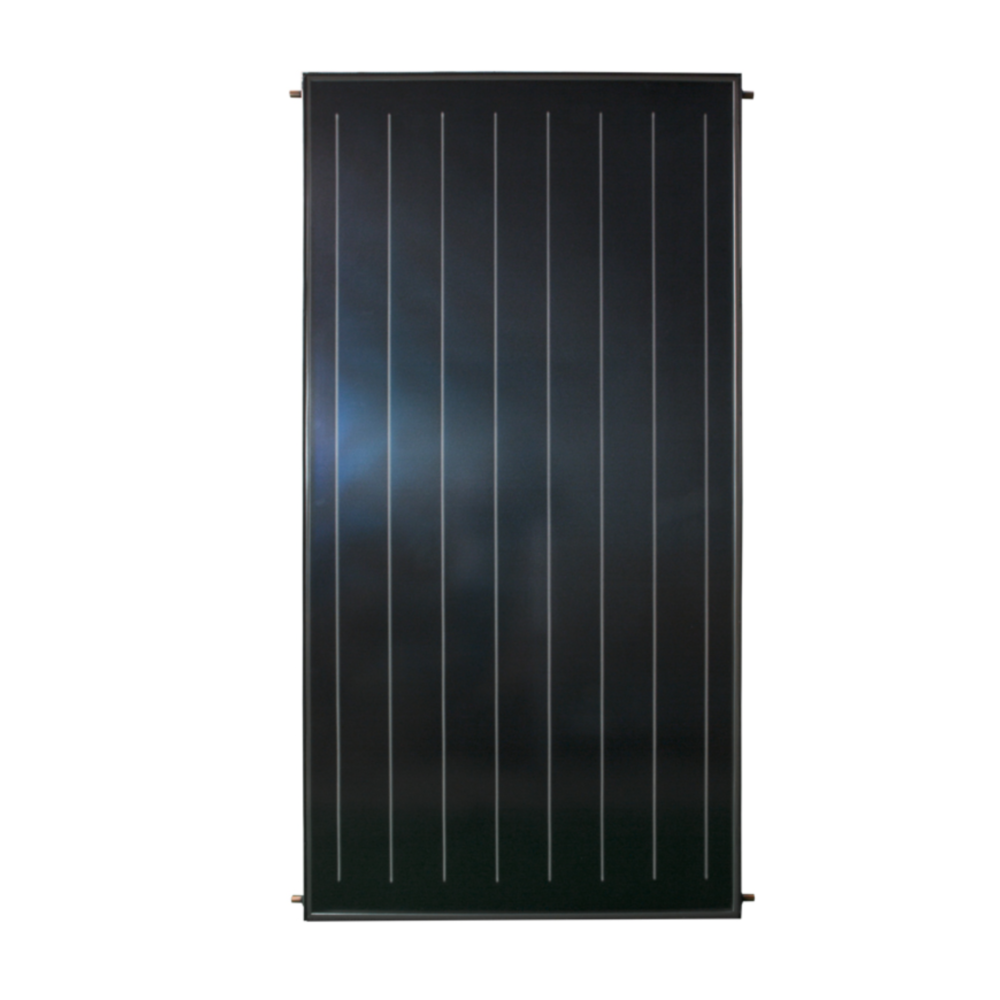

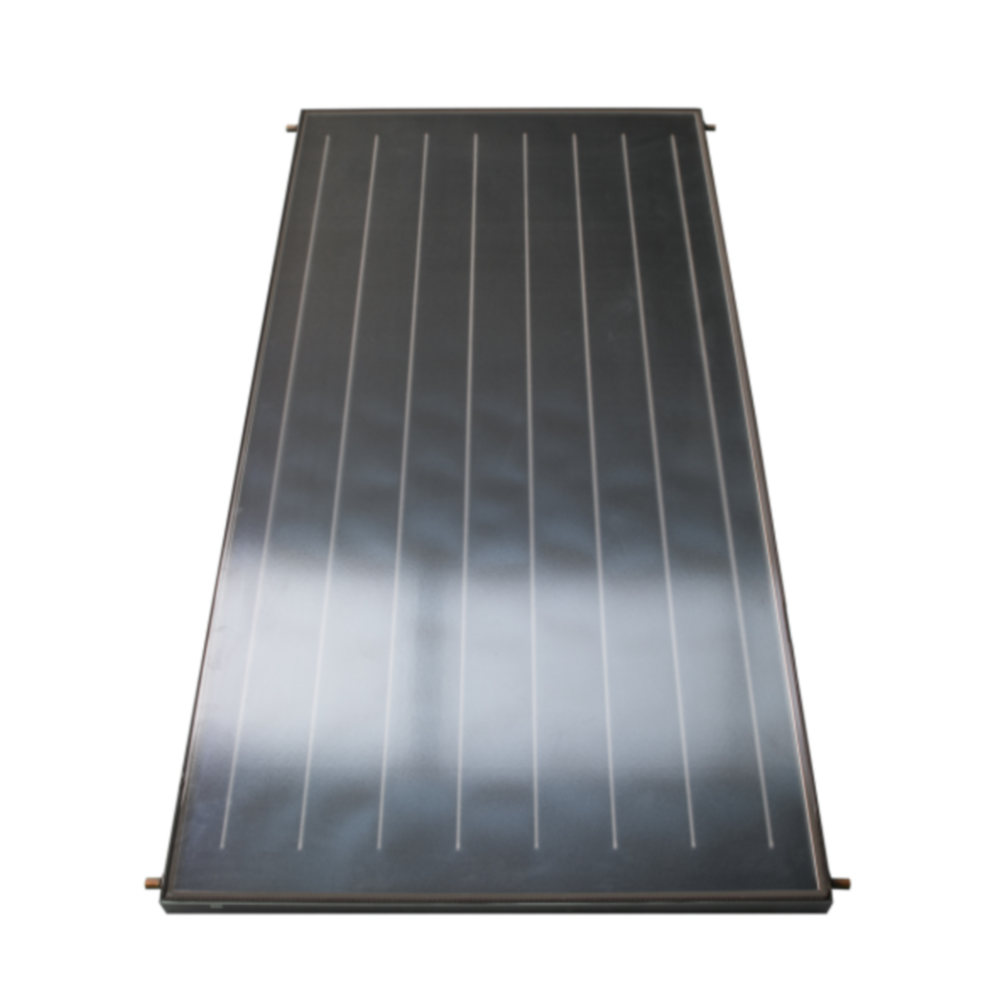

É composto por caixas planas interiormente revestidas com um isolamento, exceptuando uma das faces que é de vidro transparente. Cada caixa contém uma placa negra plana que absorve a energia solar, e é através dela que circula a água, encarregada de transferir o calor recebido da radiação solar.
Vantagens:
- Oferece múltiplas opções de montagem;
- Tem um boa taxa de preço/performance;
- Permite montagem simples (kits de construção de colector).
Vidro temperado com baixo teor de ferro com 3,2mm
Caixa em alumínio
Tubos colectores em cobre de Ø18 x 0,8mm
Tubos verticais em cobre de Ø8 x 0,4mm
Isolamento térmico posterior de 30mm em lã de rocha (40kg/m3)
Chapa de aluminio com tratamento superficial altamente seletivo
| MODELO |
AQR-2.0 |
COLETOR
|
| ÁREA TOTAL |
2,00m2 |
| ÁREA DE ABERTURA |
1,89m2 |
| ÁREA DE ABSORSOR |
2,018m2 |
| PESO EM VAZIO |
35kg |
| CAPACIDADE DE FLUÍDO |
1,00l |
| VIDRO DE COBERTURA |
temperado de baixo teor de ferro |
| ESPESSURA DO VIDRO |
3,2mm |
| NÚMERO DE TUBOS |
colectores: 2 |
| verticais: 8 |
| DIÂMETRO DOS TUBOS |
colectores: Ø18mm |
| verticais: Ø8mm |
| MEIO DE TRANSFERÊNCIA |
água + propilenoglicol |
ABSORSOR
|
| MATERIAL |
cobre + alumínio |
| TRATAMENTO SUPERFICIAL |
altamente selectivo |
| TIPO DE CONSTRUÇÃO |
grelha de tubos |
| DIMENSÕES |
1930 x 1000mm |
ISOLAMENTO TÉRMICO E CAIXA
|
| ESPESSURA DO ISOLAMENTO |
30mm (40kg/m3) |
| MATERIAL DO ISOLAMENTO |
lã de rocha |
| MATERIAL DA CAIXA |
alumínio |
| DIMENSÕES TOTAIS |
1930 x 1037 x 68mm |
| DIMENSÕES DE ABERTURA |
1890 x 1000mm |
| MATERIAL DE VEDAÇÃO |
silicone e espuma acrílica |
| MÁX. PRESSÃO OPERAÇÃO |
6 bar |
